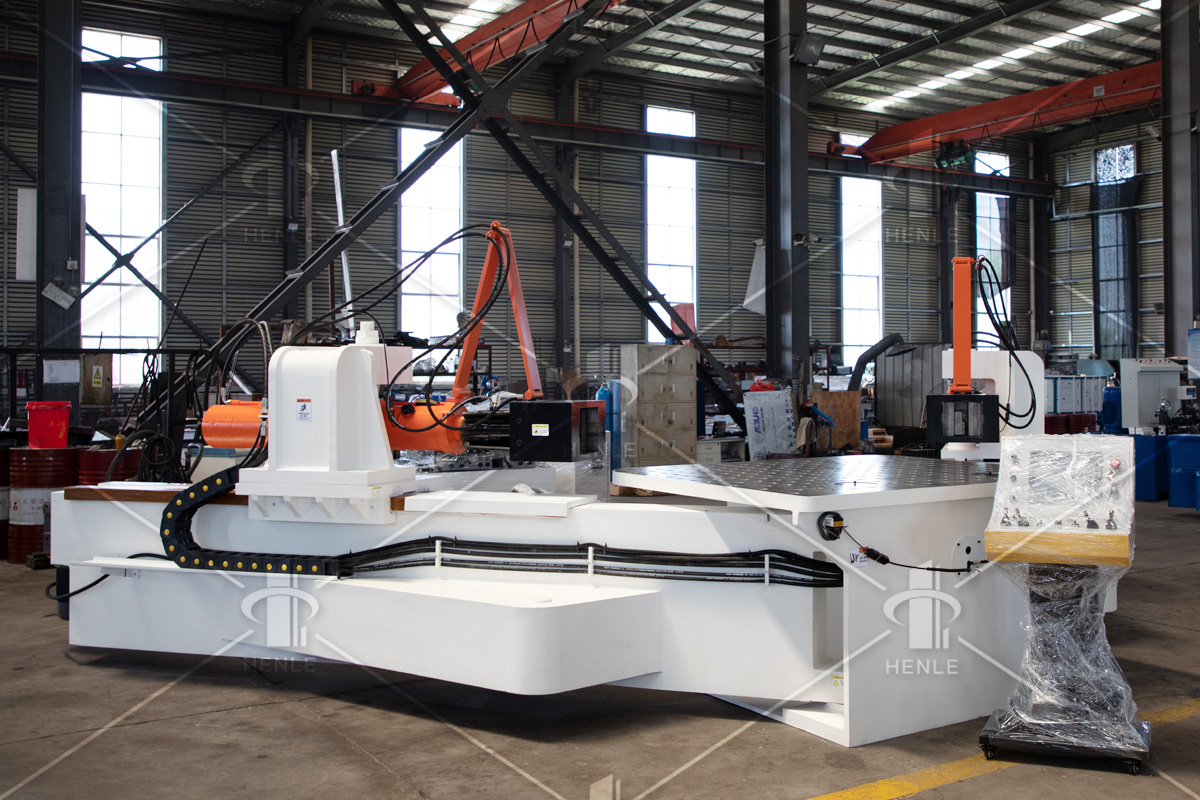

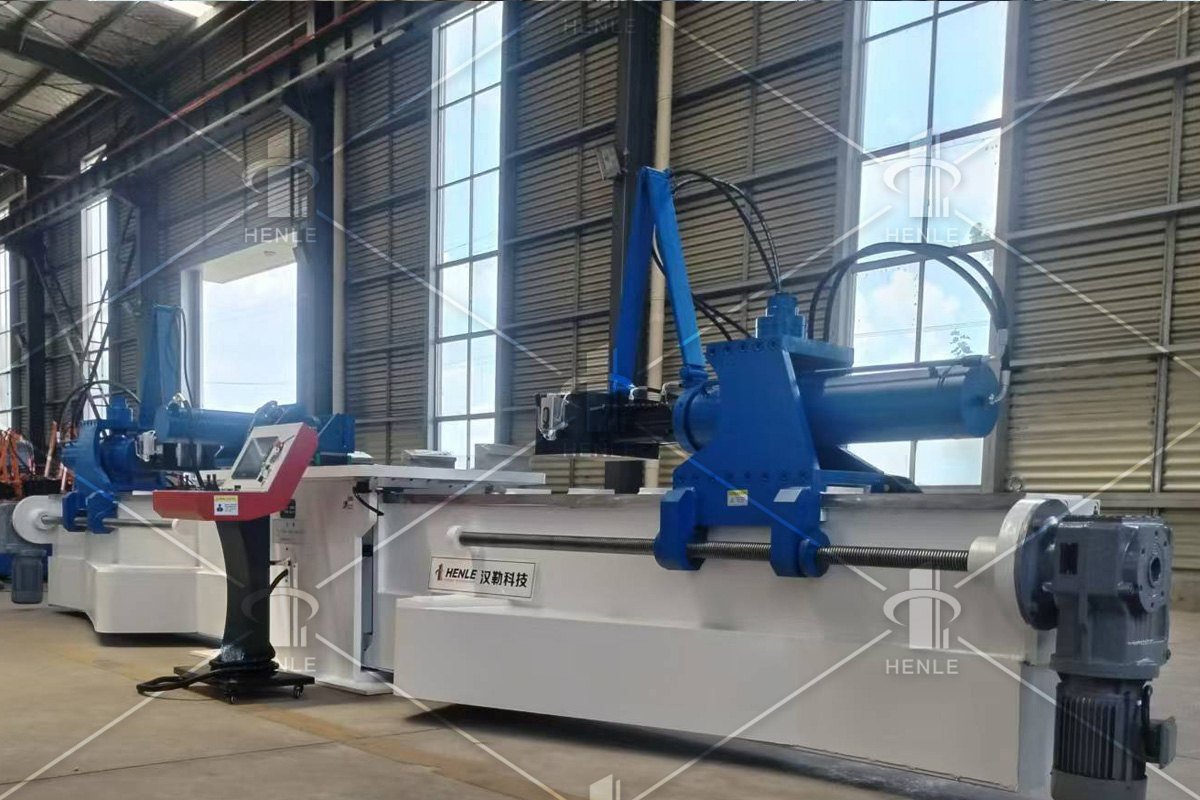

數控拉彎?rùn)C(jī)是一種用于金屬型材（如鋁型材、鋼型材等）冷彎成型的關鍵設備，其主要功能是通過拉伸和彎曲的復合作用，將直型材加工成具有特定曲率半徑的弧形或環形或復雜曲面構件，同時避免材料因純彎曲產生的起皺、截面畸變或斷裂等問題。
與傳統純彎曲工藝（如壓彎、滾彎）不同，數控拉彎?rùn)C(jī)在彎曲的同時對型材施加軸向拉力，使材料在塑性變形前處于受拉狀態，從而避免彎曲過程中出現的截面畸變（如薄壁塌陷）、起皺、裂紋等問題，確保成型件的尺寸精度和表面質量。
其典型應用領域包括：航空航天（飛機蒙皮、艙門框）、軌道交通（高鐵/地鐵車體骨架、車門）、建筑幕墻（弧形鋁型材裝飾條）、汽車制造（底盤縱梁、保險杠）、家具制造（金屬扶手、護欄）等。
數控拉彎?rùn)C(jī)：結構特征
1.機身框架
2.拉伸系統
- 拉伸油缸/電機：提供持續、可控的拉力，通常采用雙油缸同步驅動（對稱布置），確保型材兩端受力均衡，防止單側拉伸導致的扭曲。
- 夾鉗裝置：直接接觸型材端部的夾持部件，需具備高夾緊力（防滑動）和可調夾持范圍（適配不同截面型材）。
3.彎曲系統
- 彎曲模/靠模：根據目標曲率定制，通常為可更換模塊，支持多規格型材加工。靠模通過伺服電機或液壓缸驅動，精確控制彎曲角度和半徑。
- 反力架/支撐機構：在彎曲過程中為型材提供反向支撐，抵消拉伸時的彈性回彈，確保成型后的形狀穩定性。部分設備采用多點支撐或隨動式支撐，適應復雜截面的變形需求。
4.控制系統
5.輔助系統
數控拉彎?rùn)C(jī)的優勢
1.高精度成型，質量穩定
- 抗畸變能力強：通過“拉伸+彎曲”復合工藝，軸向拉力抵消彎曲時的壓縮應力，有效消除純彎曲引起的截面畸變（如薄壁型材的塌陷）、起皺及裂紋問題。
回彈可控：金屬?gòu)澢蟠嬖趶椥曰貜棧s1°~5°），拉彎?rùn)C(jī)通過調整拉伸量和彎曲角度，可精準補償回彈。配合伺服控制和精密靠模，可實現曲率半徑R≥50mm的高精度成型，尺寸公差控制在±0.5mm以?xún)?nèi)，滿足航空級、軌道級等高要求場景。
2.材料利用率高，成本更低
- 冷加工無損耗：無需加熱（如熱彎需消耗能源），避免了氧化皮、燒損等問題；且成型過程中材料幾乎無廢料（僅需預留少量切割余量），材料利用率比傳統工藝提升20%~40%。
- 減少返工：一次成型合格率高（≥95%），大幅降低因尺寸偏差導致的二次加工成本。
3.適應性強，柔性化程度高
- 型材覆蓋范圍廣：支持鋁合金（6061、7075）、不銹鋼（304、316）、碳鋼（Q235、Q345）、鈦合金等多種材質，截面類型包括角鋼、槽鋼、工字鋼、矩形管、圓管、異形管等。
- 規格切換靈活：通過更換夾鉗（適配不同截面）、調整靠模（設定曲率半徑）和輸入?yún)?shù)（如拉伸力、彎曲速度），可在短時間內完成不同尺寸/曲率的生產切換，適合多品種、小批量定制化需求。
4.高效節能，運行成本低
- 成型效率高：?jiǎn)未纬尚椭芷诙蹋ㄍǔ?~15分鐘），配合自動化上下料系統，單臺設備日均產能可達數百件（遠超人工或半自動設備）。
能耗低：液壓驅動為主（部分機型配伺服電機），能耗僅為熱彎設備的1/3~1/2；且無廢氣、粉塵排放，符合綠色制造要求。
漢勒機電科技江蘇有限公司專業從事各種型材設備開發、制造、銷售。主導產品有型材彎曲機、數控拉彎?rùn)C(jī)、頂彎?rùn)C(jī)、彎管機等幾個大類。設備質量可靠，歡迎來電咨詢：13358076461
